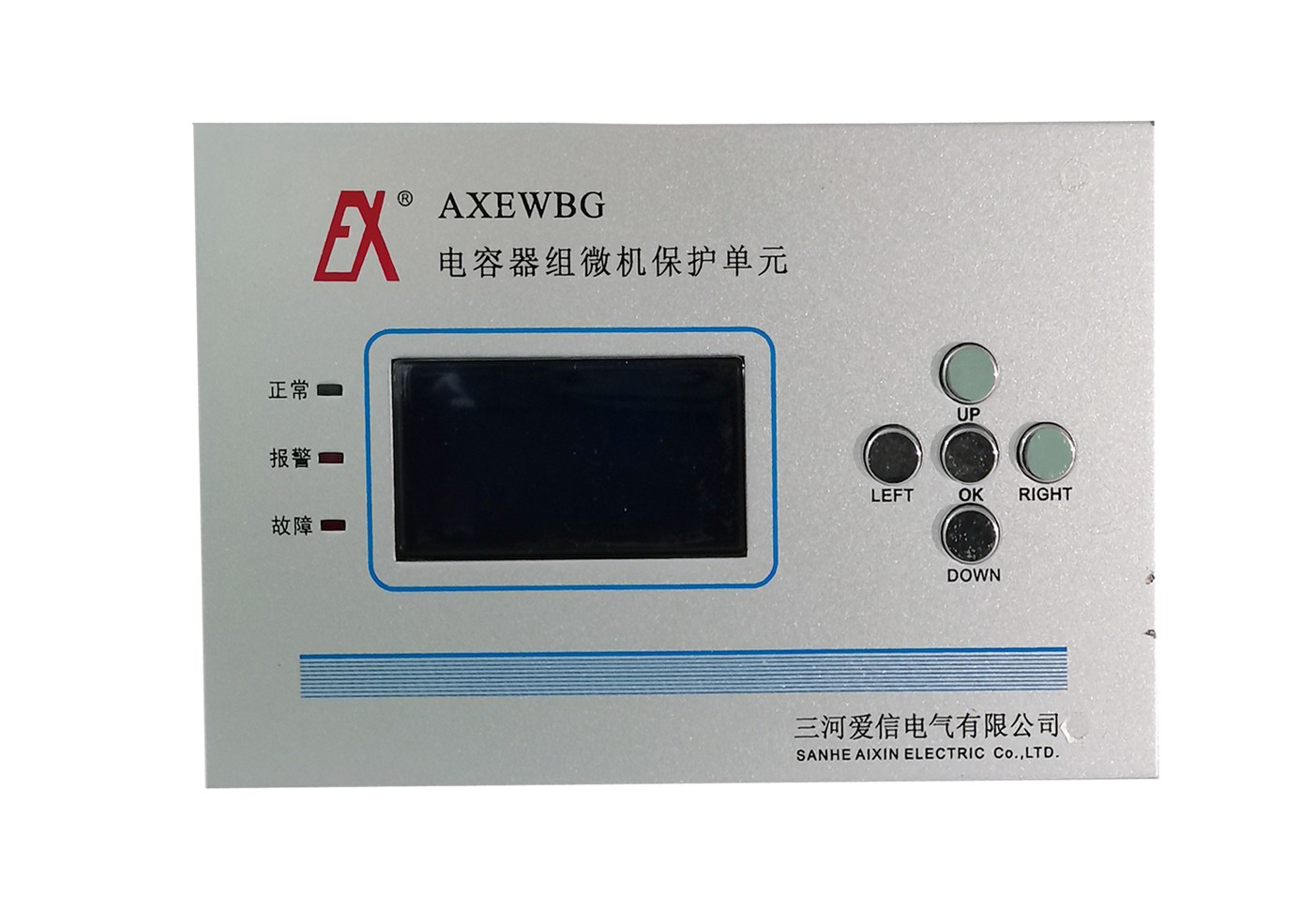

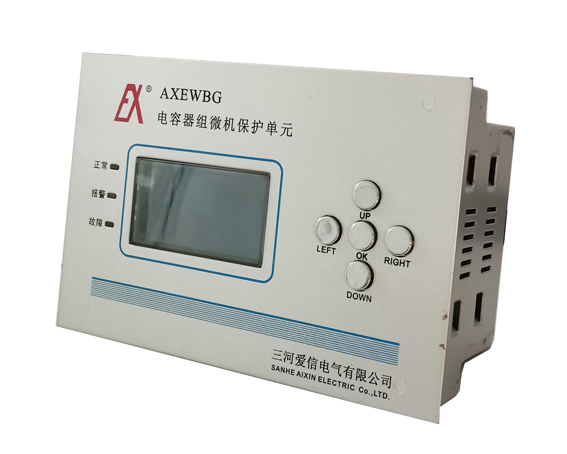

型號：AXEWBG
電源：AC220V

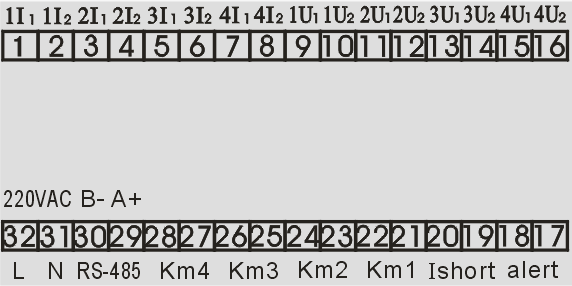

背部接點定義：
接線定義 | ||
端子編號 | 定義 | |
1I1、1I2 | 接第1路電容器組差動電流輸入,來自第1路電流互感器 | |
2I1、2I2 | 第2路電容器組差動電流輸入,來自第2路電流互感器 | |
3I1、3I2 | 第3路電容器組差動電流輸入,來自第3路電流互感器 | |
4I1、4I2 | 第4路電容器組差動電流輸入,來自第4路電流互感器 | |
1U1、1U2 | 第1路電容器組開口電壓輸入,來自第1路電壓互感器 | |
2U1、2U2 | 第2路電容器組開口電壓輸入,來自第2路電壓互感器 | |
3U1、3U2 | 第3路電容器組開口電壓輸入,來自第3路電壓互感器 | |
4U1、4U2 | 第4路電容器組開口電壓輸入,來自第4路電壓互感器 | |
L、N | 交流電源AC220V | |
RS-485 | 485通訊接口 | |
Ishort | 一段電流電壓報警控制輸出，常開接點，作用于電容器出線柜斷路器跳閘線圈
| |
alert | 報警輸出常開接點.可以接電鈴或報警燈等，報警時延時1秒動作，常開 | |
Km1、Km2、 Km3、 Km4 | 各路報警控制輸出，為常開狀態，必要時可以選配中間繼電器 | |
1) 安裝說明：
將監控終端儀表裝入裝置面板開孔糟內（開孔192mm×126mm）內，外形尺寸：198*132*70mm(長*寬*高)緊固螺釘將監控儀固定在裝置面板上。
2) 技術參數
工作電源 | 86~265VAC |
電壓輸入 | 開口三角電壓；電流輸入：A、C相差電流 |
頻率 | 50Hz |
電容器控制輸出 | 5A250VAC |
報警繼電器輸出 | 5A250VAC |
測量精度 | 相間電壓≤0.5% 線電流≤0.5% |
微機保護單元?jiǎng)討B(tài)響應時間 | ≤30ms |
工作環境 | -20~60℃ |
相對濕度 | ﹤85%（25℃） |
海拔 | ﹤2000m |
微機保護單元尺寸 | 長 198mm、寬132ｍｍ、深70ｍｍ |
微機保護單元開孔尺寸 | 192mm*162mm |
6） 基本操作
為降低功耗，當控制器5分鐘內無操作，控制器顯示界面進入屏保狀態（關閉背光），再次點擊按鍵時，打開背光，屏幕亮起。
