主要特點
補償功能：裝置采集計算線路或配電設備的電流、電壓、有功、無功以及功率因數等數據，應用區域控制原理，控制投切電力電容器，實現無功功率自動補償，并使電網功率因數調節至最優狀態。
集中和就地控制功能：裝置支持無功功率的集中補償和分散大容量負荷（如泵機）的就地補償，用戶可以根據負荷的分散與集中程度，靈活地在系統中配置集中補償設備和就地單機補償設備。
濾波功能：在用戶負荷有諧波的情況下，可有針對性地投切濾波器支路，能夠濾除諧波對用戶的干擾，消除對普通電容的諧波放大，杜絕諧振，并補償無功功率。
統計功能：方便地獲知基于時鐘的有關補償統計數據，評估補償效果，優化補償設置。
保護功能：裝置具備過壓、欠壓、過流、速斷、不平衡、零序等完整的微機保護功能，為裝置可靠運行提供的有力的保證。
通訊功能：裝置所選擇的控制裝置配置標準通訊協議，支持基于232或485通訊口的互聯。
適用場合

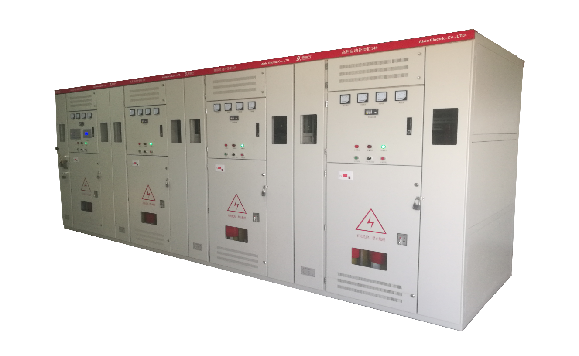

AXETBB一10高壓無功補償裝置（以下簡稱裝置）是三河愛信電氣有限公司根據配電網輸送電能的技術要求，結合多年研制生產電力自動化設備的實踐經驗，開發的新型高壓無功補償裝置。裝置為高壓電力用戶專門設計，能夠有效補償無功功率，提高電能質量，降低損耗，是不可缺少的節能設備。裝置支持3一10KV變電站端的集中補償和高壓電機的就地隨機補償。
裝置組成及工作原理
AXETBB-12系列高壓無功自動補償裝置（諧波抑制型）主要由高壓并聯電容器、交流真空接觸器、電抗器、控制單元、電流互感器、電壓互感器、避雷器、跌落熔斷器、金屬箱體等九部分組成?？刂破鞲鶕?jù)采集到電網的實時數據進行判斷，合理的發出控制指令給真空接觸器，完成電容器的投切。電容回路串聯一定比例的電抗器，可有效的減小電容器投入時的合閘涌流，增加了設備的使用壽命，同時可抑制對線路諧波電流的放大，減少對電網的諧波污染；跌落熔斷器對整套裝置進行短路保護，若裝置發生短路故障，跌落熔斷器立即熔斷，防止短路故障對裝置和線路造成危害。成套裝置結構布局合理，具有體積小、重量輕、安裝維護方便、自動化程度高等優點。
投切原理
對同容量電容，按無功容量決定投切，按動作次數的多少選取電容實行均衡投切；
對不同容量電容，按無功量大小自動選擇匹配電容逐個投入和切除并兼顧動作次數，不會出現投切振蕩；
對既有不同容量電容，又有等容量電容情況，可先按無功量大小自動選擇匹配電容容量，再根據動作次數對等容電容實行均衡投切?？梢詫崿F(xiàn)電容組合投切，以最少的電容組數實現最佳的電容控制。例如三組電容可產生七種電容量。控制更精確，無功補償一次到位，減少成套裝置的成本和空間；
對電容容量比值關系無限制?？梢园凑杖我庵付ù涡?qū)Φ热莼虿坏热蓦娙葸M行投切；
可任意撤出停運的電容而不影響控制。
